双屏蔽计算机电缆 软硬件协同中的抗干扰利器

在现代工业控制、数据中心和精密测量领域，计算机电缆承担着信号传输的关键任务。而当电磁环境复杂、传输距离较长或对信号完整性要求极高时，双屏蔽电缆便成为不可或缺的选择。本文将围绕“5类计算机电缆”与“双屏蔽电缆”展开，并探讨其与计算机软硬件系统之间的密切关联。

一、什么是5类计算机电缆？

“5类”通常指电缆的类别等级，类似于网络布线中的Cat5（五类线）。在计算机电缆语境下，5类计算机电缆一般指满足特定传输频率（如100MHz）和衰减串扰比要求的屏蔽或非屏蔽电缆。它常用于10/100Mbps以太网、工业现场总线以及低速数据采集系统。随着软硬件对带宽和实时性要求的提升，5类电缆逐渐向超5类、6类过渡，但在许多工业Legacy系统中仍广泛使用。

二、双屏蔽电缆的结构与原理

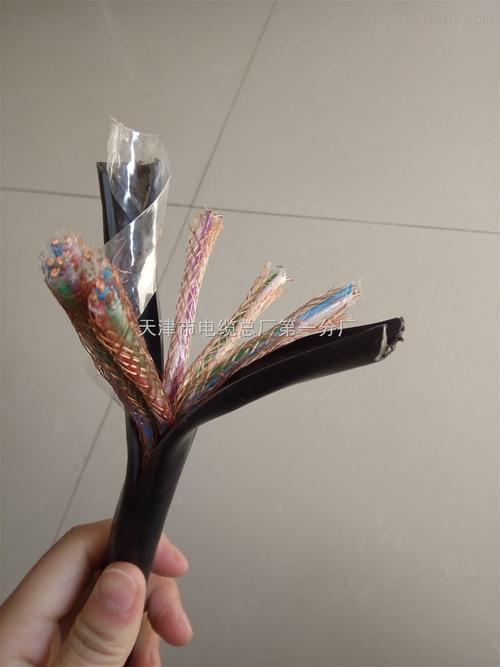

双屏蔽电缆采用两层屏蔽结构：内层通常为铝箔/聚酯带绕包，外层为编织网（镀锡铜丝或裸铜丝）。铝箔层负责抑制高频电磁干扰（EMI），编织网层则提供低阻抗接地路径，并进一步阻挡低频磁场干扰。两层屏蔽相互配合，可显著降低辐射发射和外界耦合噪声。

相比单屏蔽电缆，双屏蔽电缆的转移阻抗更低，屏蔽效能可达60dB以上，尤其适用于变频器、伺服电机、继电器等强干扰源附近的信号传输。

三、软硬件协同中的实际考量

1. 硬件接口设计

计算机主板、采集卡、PLC和工业网关在选用双屏蔽电缆时，必须保证连接器的屏蔽层360°端接，避免“猪尾线”接地导致屏蔽失效。RS-485、CAN、USB、EtherCAT等接口对电缆特性阻抗有明确要求：5类双屏蔽电缆通常控制为100Ω或120Ω，若阻抗不匹配，将引起反射，影响硬件误码率。

1. 软件容错机制

即使采用双屏蔽电缆，仍然无法完全消除噪声。因此，软件层面需加上CRC校验、重传机制、前向纠错（FEC）或数字滤波算法。在实时操作系统中，驱动层可通过中断抑制和DMA缓冲降低CPU开销。对于高精度模拟采集，软件还可执行滑动平均或小波去噪。

1. 接地与隔离

双屏蔽电缆的屏蔽层通常要求单点接地，避免地环路。但在计算机与远端设备存在地电位差时，需使用隔离器或光纤转换器。硬件上可采用光耦、磁耦或电容隔离；软件上则可通过看门狗和总线复位来恢复通信。

四、典型应用场景

• 工业自动化：变频器与PLC之间的编码器信号、模拟量传输
• 数据中心：服务器与存储阵列之间的SAS、 iSCSI 连接
• 医疗设备：心电图、脑电图等微弱信号采集
• 测试测量：高分辨率示波器、数据采集卡前端

五、选型与安装建议

1. 确认电缆的类别（5类/超5类/6类）和阻抗（100Ω/120Ω）。
2. 检查屏蔽覆盖率（编织密度≥85%）和铝箔厚度。
3. 使用金属外壳连接器，并确保屏蔽层与机壳低阻抗搭接。
4. 避免与动力电缆平行走线，必要时应垂直交叉。
5. 在软件中启用CRC和自动重传，并定期监控误码率。

5类计算机电缆与双屏蔽电缆的组合，在软硬件系统中扮演着“物理层守门人”的角色。好的硬件设计需要匹配的电缆与连接器，而稳健的软件算法则能弥补残余干扰。只有软硬件协同优化，才能在恶劣电磁环境下实现可靠的数据传输。
